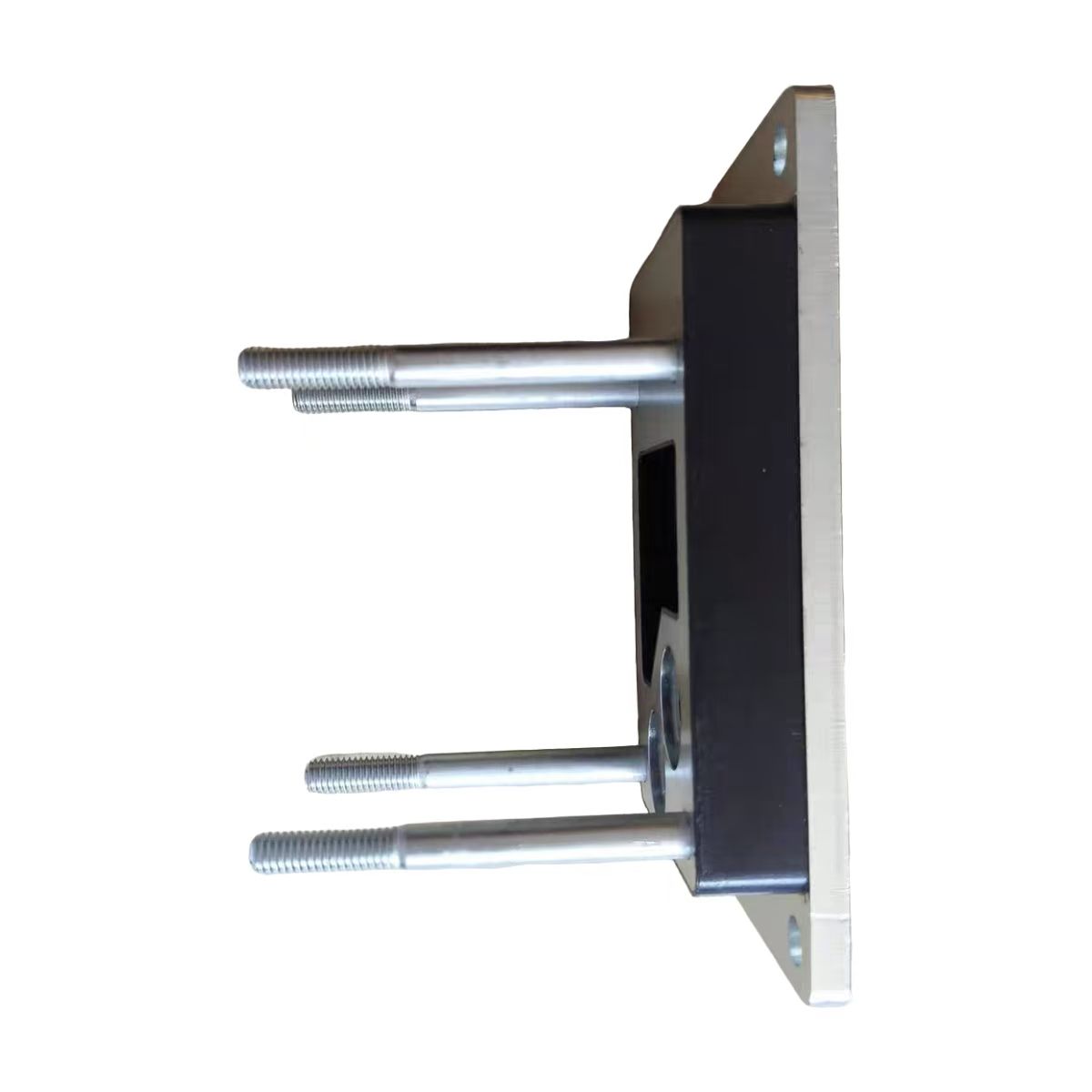

Amortizerska plošča za hidravlični retarder FAST za tovornjak Shacman

Dušilna plošča za hidravlični retarder FAST za tovornjak Shacman je montažna in zaščitna komponenta, ki jo dobavlja Skyond, izdelana pa je v našem obratu na Kitajskem. Ta dušilna plošča je zasnovana za pnevmatski proporcionalni regulacijski ventil na sistemih hidravličnih retarderjev FAST, ki jih običajno najdemo na težkih tovornjakih Shacman, vključno s serijami X5000, X6000 in M3000S, ter drugih znamkah, opremljenih z retarderji FAST, kot so Sinotruk HOWO, Yutong in Yaxing. Dušilna plošča retarderja se namesti neposredno na sklop ohišja regulacijskega ventila in pritrjuje proporcionalni ventil, ki uravnava zračni tlak, ki vstopa v oljno korito retarderja. Ta nadzor tlaka določa pretok olja v delovno komoro, ki nato uravnava zavorni navor. Obrabljena ali manjkajoča dušilna plošča omogoča, da prekomerne vibracije dosežejo natančni ventil, kar vodi do neenakomernega zaviranja, zakasnjenega vklopa ali popolne okvare ventila. Zamenjava z blažilno ploščo retarderja obnovi stabilno delovanje ventila in dosledno hidravlično silo za varnejše upočasnjevanje vozila.

Prednosti izdelka

Zavaruje proporcionalni ventil pred tresljaji.

Dušilna plošča za hidravlični retarder FAST za tovornjak Shacman trdno drži elektromagnetni proporcionalni ventil na ohišju retarderskega ventila. To preprečuje premikanje ventila ali popačenje signala, ki ga povzročajo tresljaji na cestišču in poskakovanje vozila, ter zagotavlja, da se retarder dosledno odziva na voznikove ukaze.

Podaljša življenjsko dobo komponent.

Z absorbiranjem energije udarcev in tresljajev, preden doseže proporcionalni ventil, dušilna plošča zmanjša obrabo notranjih komponent ventila, kot so tuljava, vzmeti in solenoidi. To pomeni daljše servisne intervale in manj menjav ventilov v življenjski dobi vozila.

Kompozitna kovinsko-gumijasta konstrukcija.

Jeklena plošča zagotavlja togo pritrditev in natančno pozicioniranje ventila, medtem ko vezana gumijasta plast absorbira visokofrekvenčne vibracije. Ta integrirana zasnova odpravlja potrebo po ločenih pritrdilnih nosilcih in izolatorjih, kar poenostavlja sklop ventila in zmanjšuje potencialne točke okvar.

Ohranja glavne zavorne prednosti retarderja.

Stabilen proporcionalni ventil omogoča retarderju, da zagotovi svoj polni zavorni potencial, pojemek brez obrabe, dosledno delovanje brez toplotnega bledenja in zmanjšano obremenitev delovnih zavor in pnevmatik. Za upravljavce voznih parkov to pomeni nižje stroške vzdrževanja in izboljšano porabo goriva.

Neposredna zamenjava OEM.

Montažne luknje, debelina plošče in splošne mere ustrezajo specifikacijam originalne opreme. Namestitev ne zahteva spreminjanja ohišja ventila ali okoliških komponent.

Ključne specifikacije

Kakšna je vloga dušenja?

Dušilna plošča za hidravlični retarder FAST za tovornjak Shacman opravlja tri bistvene funkcije v sistemu za nadzor retarderja:

Varna montaža. Plošča trdno privije elektromagnetni proporcionalni ventil na telo retarderskega ventila. Ta mehanska pritrditev preprečuje, da bi se ventil premaknil ali zrahljal pod vibracijami vozila, ter ohranja natančno poravnavo med ventilom ter njegovimi pnevmatskimi in električnimi povezavami.

Dušenje vibracij.Integrirana gumijasta plast absorbira in odvaja energijo udarcev in tresljajev s ceste in pogona. Brez tega dušenja bi se vibracije prenašale neposredno na notranje komponente ventila, tuljavo, vzmeti in solenoide, kar bi povzročilo prezgodnjo obrabo, nepravilen odziv ali popolno odpoved.

Zaščita integritete signala.Z izolacijo ventila pred vibracijami dušilna plošča retarderja preprečuje, da bi lažni signali ali popačenje signala dosegli elektronsko krmilno enoto. Proporcionalni ventil se za uravnavanje zračnega tlaka opira na natančne električne signale iz ECU. Odboj kontakta, ki ga povzročajo vibracije, ali občasne povezave lahko povzročijo, da ECU napačno razlaga položaj ventila, kar povzroči nepravilno uporabo zavornega navora.

Za voznika to pomeni predvidljiv, linearen zavorni odziv v vseh načinih delovanja retarderja, od funkcije spuščanja s konstantno hitrostjo do načinov polnega zaviranja.

O konstrukciji izdelka

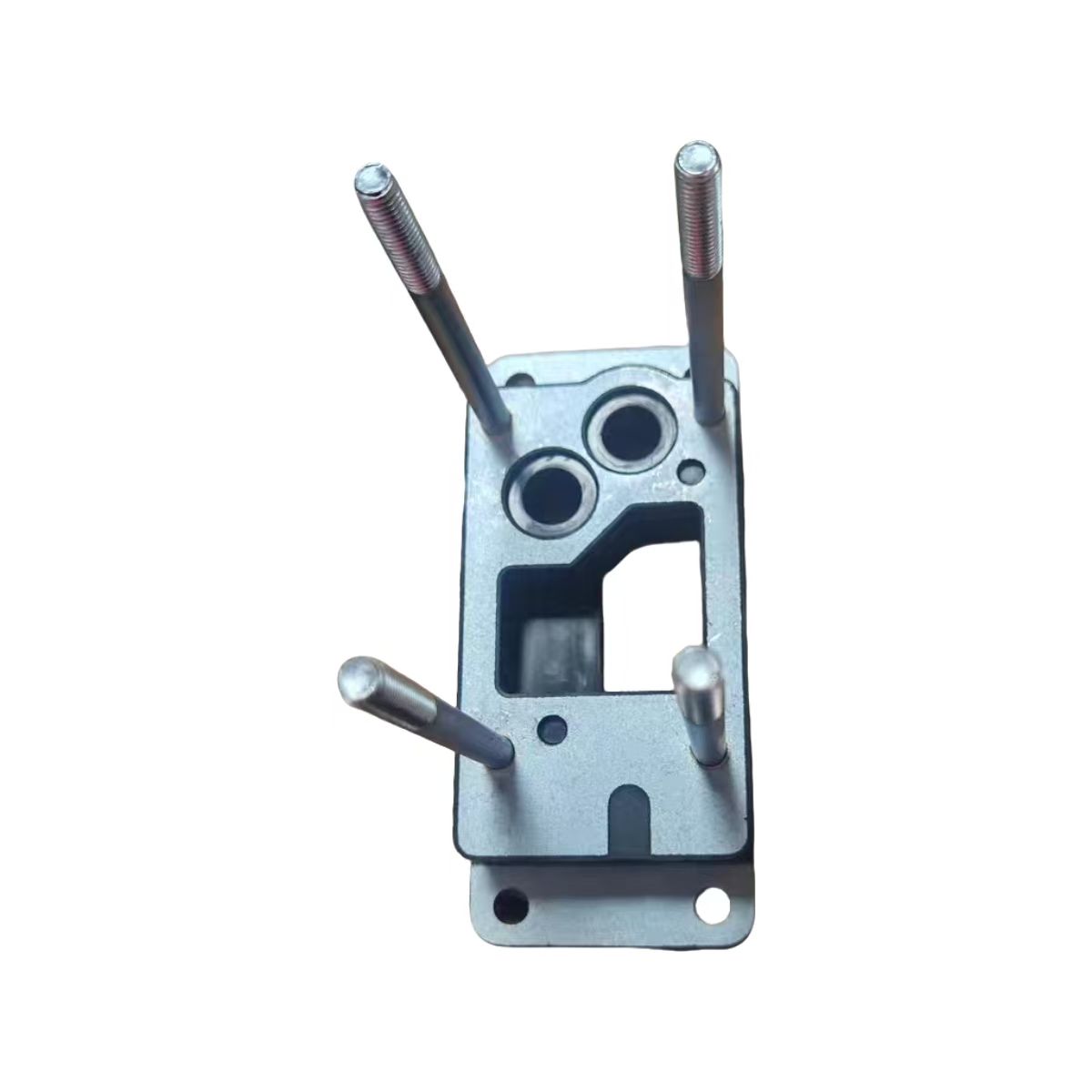

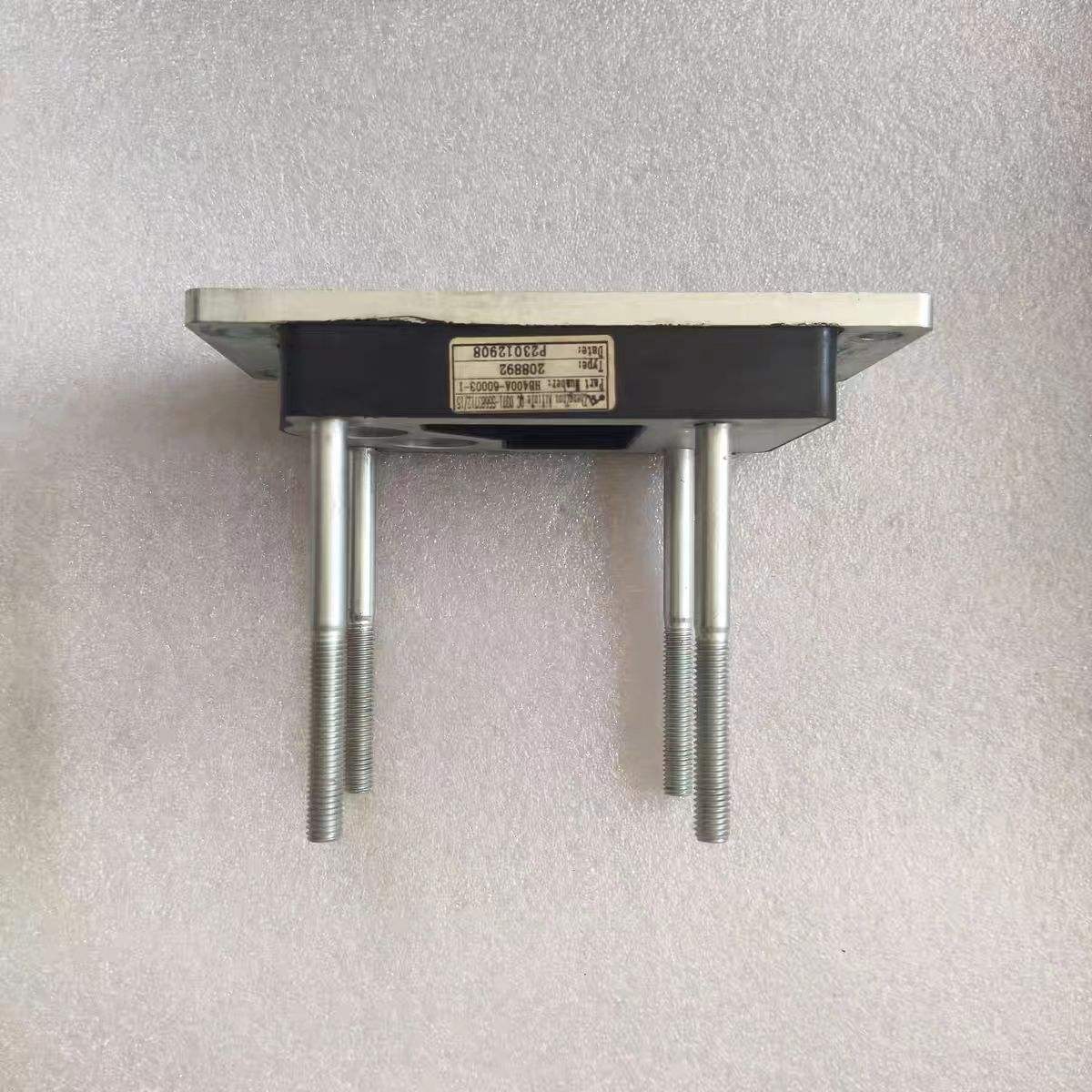

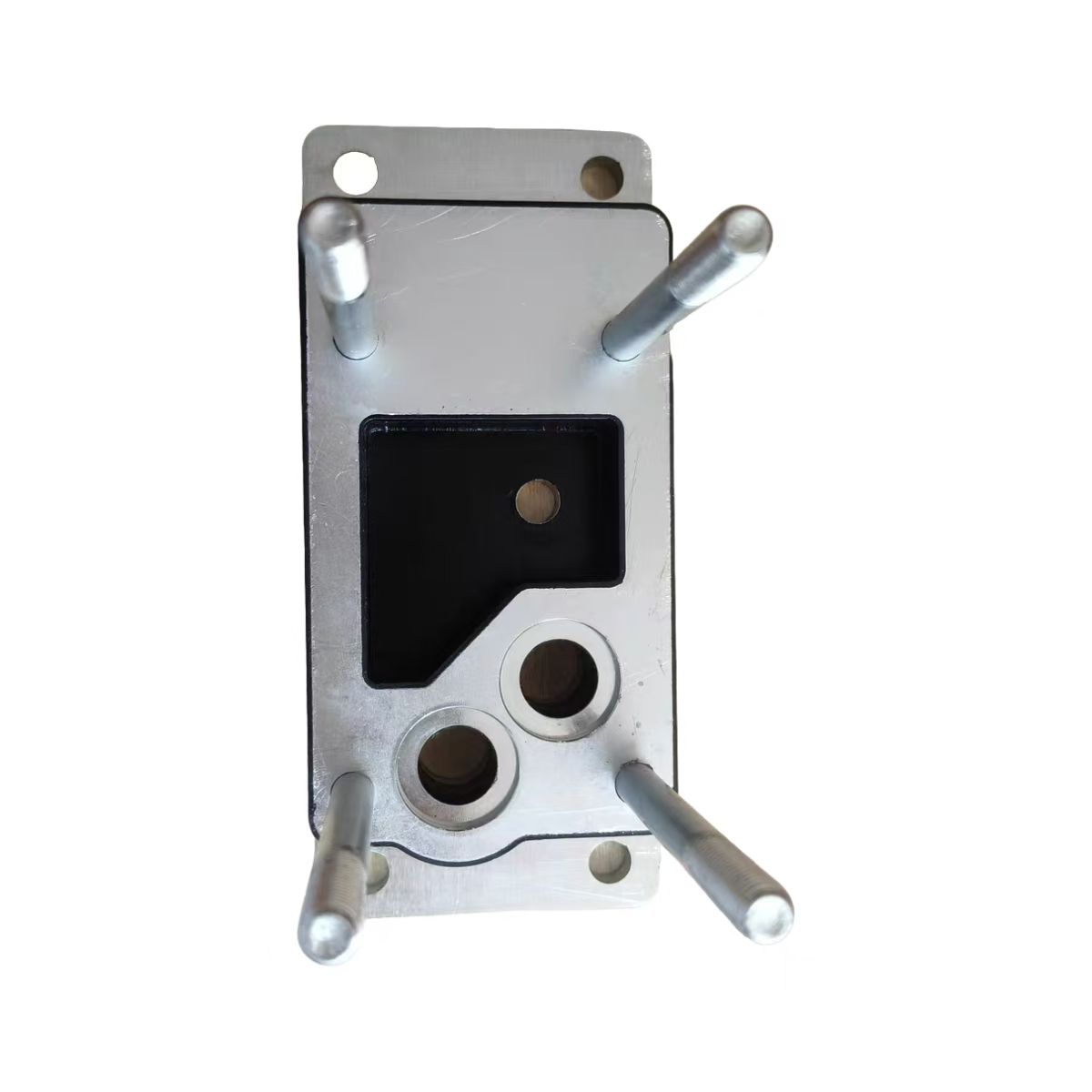

Ta dušilna plošča retarderja ima kompozitno konstrukcijo: plošča iz ogljikovega jekla Q235, povezana z gumijasto dušilno plastjo.

Plošča iz ogljikovega jekla Q235.To konstrukcijsko jeklo zagotavlja togost, potrebno za varno pritrditev proporcionalnega ventila. Odporen je na upogibanje in deformacije pod vpenjalnimi silami pritrdilnih vijakov in vibracijskimi obremenitvami vozila. Jeklena plošča ohranja natančno orientacijo ventila glede na telo ventila, kar zagotavlja, da pnevmatski in električni priključki ostanejo poravnani.

Gumijasta blažilna plast.Plast elastomera absorbira visokofrekvenčno energijo nihanja in jo pretvori v toploto, ki se odvaja skozi ploščo. Ta gumijasta zmes je oblikovana tako, da ohranja svoje dušilne lastnosti v celotnem temperaturnem območju, ki se pojavlja pri delovanju težkih tovornjakov, od hladnih zagonov pozimi do trajne toplote iz sistema retarderja med dolgimi spusti.

Prednost kompozitne zasnove.Z lepljenjem kovine in gume v eno samo enoto dušilna plošča zagotavlja strukturno pritrditev in izolacijo vibracij v eni kompaktni komponenti. To odpravlja potrebo po ločenih pritrdilnih nosilcih in gumijastih izolatorjih, kar poenostavi sklop ventila in zmanjša možna mesta okvar.

Združljivi modeli retarderjev in aplikacije v vozilih

Dušilna plošča hidravličnega retarderja FAST za tovornjak Shacman je združljiva s celotno paleto modelov hidravličnega retarderja FAST:

1. FH400B (serijska povezava). Namesti se v skladu z menjalnikom, primeren za vozila, kjer prostor omogoča serijsko namestitev.

2. FH240B. Kompakten model s serijsko povezavo za aplikacije z nižjo močjo.

3. FHB320B (vzporedna povezava). Namesti se vzdolž menjalnika, pri čemer se ohrani vmesnik za odjem moči (PTO).

4. FHB400B. Model z večjo zmogljivostjo vzporedne povezave.

Ti modeli retarderjev so tovarniško vgrajeni ali jih vgradi prodajalec na:

1. Shacman X5000, X6000, M3000S in drugi težki tovornjaki Shacman

2. Serija Sinotruk HOWO

3. Avtobusi Yutong in Yaxing

4. Druge znamke gospodarskih vozil, ki uporabljajo retarderje FAST

Za delavnice in upravljavce voznih parkov blažilna plošča retarderja zagotavlja en sam SKU, ki pokriva več modelov retarderjev in aplikacij vozil ter poenostavlja upravljanje zalog.

Namestitev in vzdrževanje

Zamenjava dušilne plošče retarderja zahteva pozornost do podrobnosti:

Priporočena profesionalna namestitev

Delo vključuje razstavljanje ohišja krmilnega ventila retarderja. Priporočamo, da zamenjavo opravi tehnik z izkušnjami pri servisiranju retarderja FAST.

Specifikacija navora

Pritrdilne vijake je treba priviti na predpisani moment z uporabo momentnega ključa. Prekomerno zategovanje lahko poškoduje telo ventila ali dušilno ploščo; premajhno zategovanje omogoča gibanje in vibracije.

Preglejte povezane komponente

Ko je ventil odstranjen, preverite, ali je proporcionalni ventil poškodovan. Preglejte tesnilo O-tesnila glede trdote, razpok ali deformacij in ga po potrebi zamenjajte.

Test delovanja po namestitvi

Po ponovnem sestavljanju preizkusite retarder v vseh načinih delovanja s konstantno hitrostjo in vsako stopnjo zaviranja, da potrdite normalno zavorno silo in da ni puščanja zraka ali olja.

Večino namestitve lahko izkušeni tehnik izvede v manj kot eni uri.

Kako Skyond nadzira in preizkuša kakovost?

Vsaka blažilna plošča hidravličnega retarderja FAST za tovornjak Shacman, ki jo dobavi Skyond, je pred odpremo pregledana:

Preverjanje dimenzij.Lokacije montažnih lukenj plošče, debelina in splošne mere so preverjene glede na specifikacije OEM, da se zagotovi pravilna namestitev.

Celovitost gumijaste vezi. Gumijasta plast je pregledana glede pravilne povezave z jekleno ploščo, brez praznin ali ločitev.

Površinska obdelava.Jeklena plošča je preverjena glede nepravilnosti, ostrih robov ali korozije, ki bi lahko vplivala na namestitev ali življenjsko dobo.

Testiranje vzorcev. Naključni vzorci iz vsake serije so podvrženi preskusom stiskanja in vibracij, da se preveri učinkovitost dušenja.

Napredna proizvodnja v Skyondu

Skyond upravlja sodoben proizvodni obrat, opremljen z natančnimi stroji in avtomatiziranimi proizvodnimi linijami. Naša tovarna je sposobna izdelati dušilno ploščo FAST Hydraulic Retarder za tovornjak Shacman in druge natančne komponente po doslednih standardih kakovosti.

Natančna CNC obdelava. Naša CNC oprema skrbi za rezanje in oblikovanje kovinskih komponent po natančnih specifikacijah. Za dušilno ploščo to zagotavlja natančne lokacije montažnih lukenj, dosledno debelino plošče in pravilno prileganje ohišju ventila. Dimenzijska natančnost neposredno vpliva na enostavnost namestitve in sposobnost plošče, da ohrani poravnavo ventila pod tresljaji.

Avtomatizirana montaža in kontrola kakovosti. Avtomatizirani procesi zmanjšujejo število človeških napak in zagotavljajo dosledno kakovost izdelave med proizvodnimi serijami. Vsaka serija je podvržena pregledu v več fazah, od preverjanja surovin do testiranja končnega izdelka.

Namenska linija za lepljenje gume. Gumijasti dušilni sloj je vezan na jekleno ploščo z nadzorovanimi postopki, ki zagotavljajo pravilno oprijem brez praznin ali delaminacije. Ta celovitost lepljenja je ključnega pomena za delovanje plošče pri dušenju vibracij v njeni življenjski dobi.

Oprema za testiranje. Visoko natančna merilna orodja in električni testerji preverjajo delovanje izdelka v simuliranih pogojih delovanja. Naključni vzorci iz vsake serije so podvrženi preskusom stiskanja in vibracij, da se potrdi, da lastnosti dušenja ustrezajo specifikacijam.

Proizvodna zmogljivost. Naš obrat podpira obsežno proizvodnjo za izpolnjevanje velikih naročil, hkrati pa ohranja dosledno kakovost. Za upravljavce voznih parkov in trgovska podjetja, ki potrebujejo velike količine, lahko proizvodnjo ustrezno povečamo.

Globalna dostava in logistika

Skyond izvaža v Rusijo, Srednjo Azijo, Jugovzhodno Azijo, Afriko, Južno Ameriko in druge regije. Naša logistična ekipa skrbi za:

1. Nakladanje zabojnika z ustreznim zavarovanjem za preprečitev poškodb med prevozom

2. Carinska dokumentacija za nemoteno carinjenje

3. Usmerjanje do glavnih pristanišč za učinkovito mednarodno pošiljanje

Večina običajnih naročil za blažilno ploščo FAST Hydraulic Retarder za tovornjak Shacman je odposlano v 7–45 dneh po potrditvi plačila. Za stranke z rednimi potrebami lahko uredimo načrtovane pošiljke ali vzdržujemo zaloge v skladiščih špediterjev za hitrejšo dostavo.

Pogosta vprašanja

V1: Katere številke delov ustrezajo tej dušilni plošči?

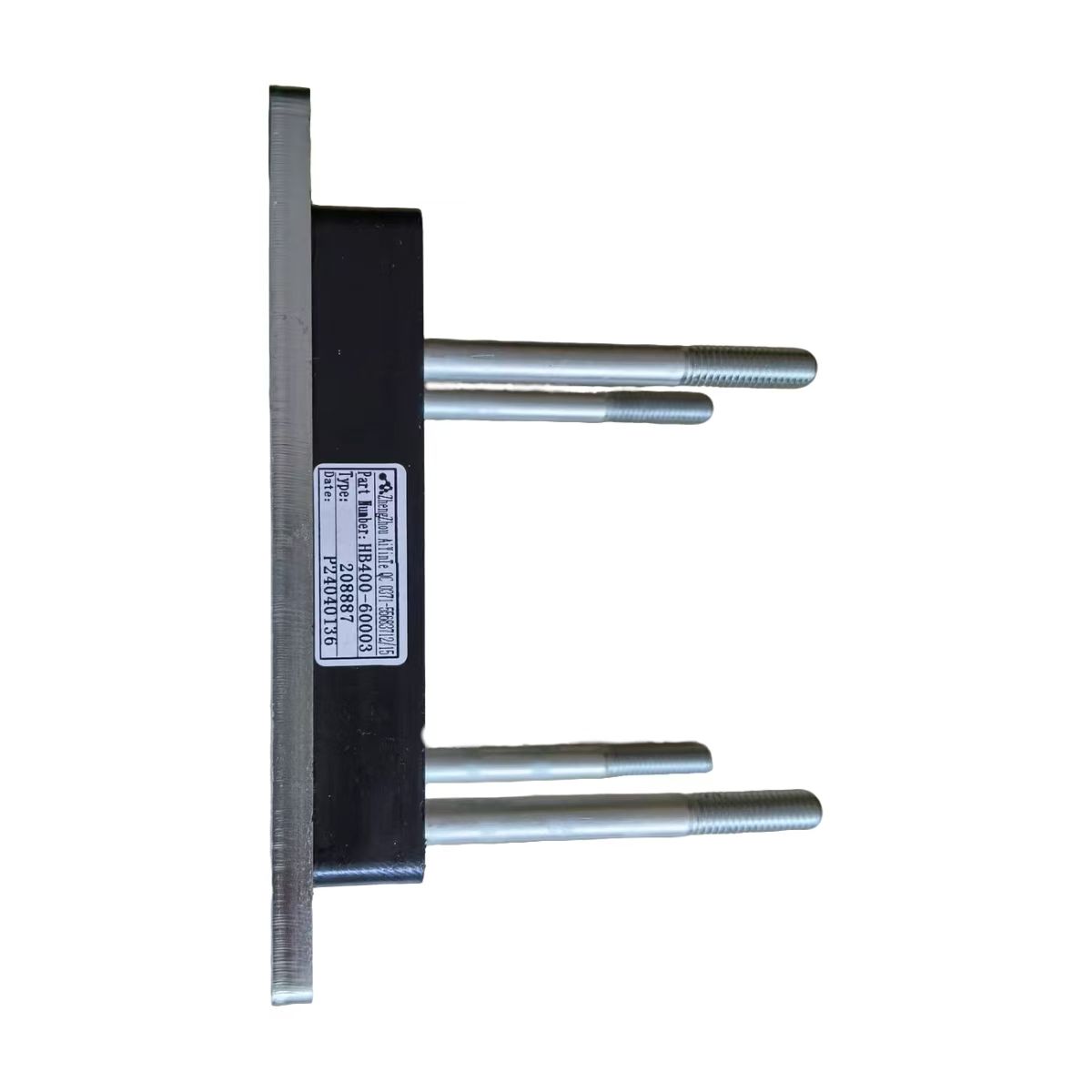

Dušilna plošča je na voljo kot HB400-60003 in HB400-60002. Celoten sklop proporcionalnega ventila z dušilno ploščo je HB400-60001.

V2: Kako potrdim, da ta dušilna plošča ustreza mojemu tovornjaku?

Preverite model retarderja na identifikacijski tablici na ohišju retarderja. Združljivi modeli vključujejo FH400B, FH240B, FHB320B in FHB400B. Druga možnost je, da vašemu dobavitelju posredujete VIN vozila za natančno ujemanje v katalogu elektronskih delov FAST ali Shacman.

V3: Kaj naj zamenjam skupaj z dušilno ploščo?

Preverite, ali je proporcionalni ventil poškodovan. Preverite tesnilo O-tesnila za staranje ali obrabo in ga po potrebi zamenjajte.

V4: Ali lahko to namestim sam?

Delo vključuje telo krmilnega ventila retarderja. Priporočamo, da namestitev izvede tehnik z izkušnjami pri servisiranju retarderjev FAST, da zagotovite pravilno testiranje navora in delovanja.
